Purif-Pack🄬フラッシュクロマトグラフィー用カラム

SI / NH / ODS / DIOL / ポリマー

Purif-Pack🄬フラッシュクロマトグラフィー用カラム

各分取用途に応じたカラムをラインナップ

  • 中圧分取カートリッジカラム・フラッシュクロマト用カラム（シリカゲル・ポリマー）
  • 高圧分取カラム（シリカゲル・ODS・ポリマー）

微細な球状シリカの粒子に、分取/精製に最適な比表面積、細孔径を選択した高品質充填剤を採用したカラムです。
SI、NH、ODS、DIOL、ポリマーなど豊富なゲル種、各粒子径、カラムサイズからサンプルに適合したものをお選びいただけます。

カラムサイズ

Purif-Pack🄬＆サンプルチャージ用カラム

  • カラムサイズの選択は、サンプルの量や分離度Rf値に依存します。※1
    サンプル量を増やしたい
    →太いもの
    ピークの分離度を上げたい・ピーク間を離したい
    →長いもの

HP-1

カラムサイズ
カラムサイズ 寸法（mm）※2
＜内径 × 長さ＞		 シリカゲル充填量※3
＜g＞		 推奨サンプル量
＜g＞		 推奨流量／分取時
＜ml／min＞
SIZE20 20×60 10 0.07-0.5 7-10
SIZE60 27×100 30 0.3-3 20
SIZE120 27×200 60 0.6-6 20
SIZE200 46×110 100 3-7 60
SIZE400 46×220 200 5-10 60
SIZE800 55×308 400 10-20 80
サンプルチャージ用カラム SIZE20 20×60 5 0.07-0.5 -
サンプルチャージ用カラム SIZE60 27×100 18 0.3-3 -
※1
サンプル回収率や使用溶媒量は、サンプルの組成や使用溶媒などで変動します。
※2
シリカゲル充填部分のみ
※3
SIシリーズの充填量／シリカゲル目安量

中圧シリカカラム

特徴

  • 高分離能をより追求した3種類の球状シリカを使用。各種用途で使いわけできます。
  • 球状シリカゲルは浸透性が高いためサンプルチャージが容易です。多くのサンプル量をチャージすることが可能なため、分取実験の効率化に寄与します。また破砕状ゲルに比べ圧力損失が低く、粘性の高いサンプルの分離などにも有用です。
  • Made in Japanにこだわり、高い品質と再現性を実現しています。
  • ご使用のサンプル量によって選べる多彩なカラムサイズをラインナップ致しました。カラム口径やカラム長などサンプルの状態、分取場面に応じて選択可能です。
  • ハイグレードのポリプロピレンを使用した高耐圧1MPaカートリッジは、高い透明度を持ち、カラム内のサンプルの状況等が目視で確認できます。
※
サンプル回収率や使用溶媒量は、サンプルの組成や使用溶媒などで変動しますことご了承下さい。

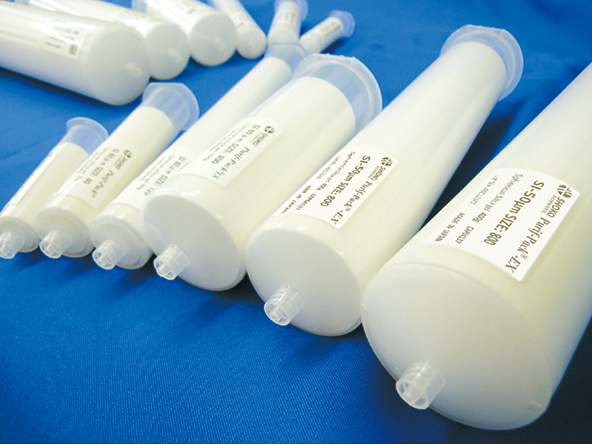

製品写真

製品写真

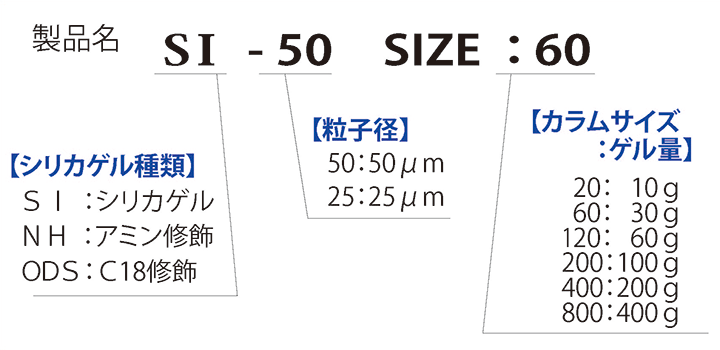

製品名命名ルール
先頭アルファベット2文字はシリカゲルの種類です。SIはシリカゲル、アミン修飾、ODSはC18修飾です。次の数字は粒子径です。単位はμmです。サイズの数字はカラムサイズを指しています。20ではゲル量10gです。カラムサイズの詳細は仕様ページでご確認ください。

シリカカラムセレクションガイド

SI
順相条件での分取／TLCを用いた条件検討が簡便／各種サイズ、粒子径の組み合わせで様々な分取が可能
NH
塩基性化合物、シリカに吸着するサンプル／酸性化合物の除去／HILICモードでの分取
ODS
逆相条件での分取
DIOL
両性化合物の分取／中性条件下で分取／HILICモードでの分取

SI シリーズ

コスト、汎用性高分離を追及した3種類の粒子径をラインナップ

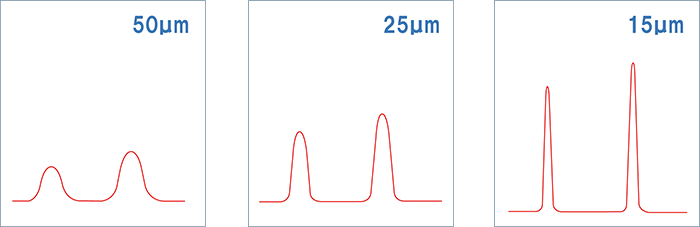

粒径違いによる分離の変化

粒子径が細かくなるにつれてピーク形状はシャープになり、分離性能は向上します。
また、サンプルが濃縮された状態で分取ができます。

【3種類粒子経　例）UV：254nm】

粒子径による差を示した図

NH シリーズ

塩基性サンプルの分取や酸性物質の除去に最適。

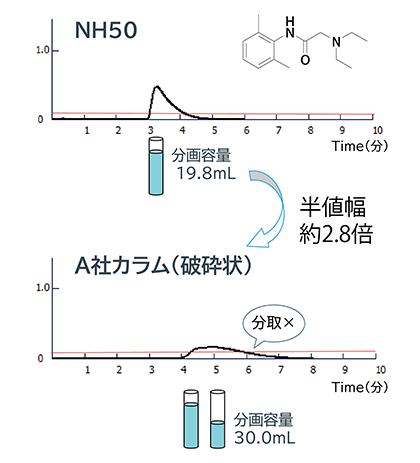

リドカイン分取例

分取条件
移動相 ヘキサン／酢酸エチル（70/30）
流量 20mL／min
サンプル リドカイン　350mg／mL
注入量 400μL

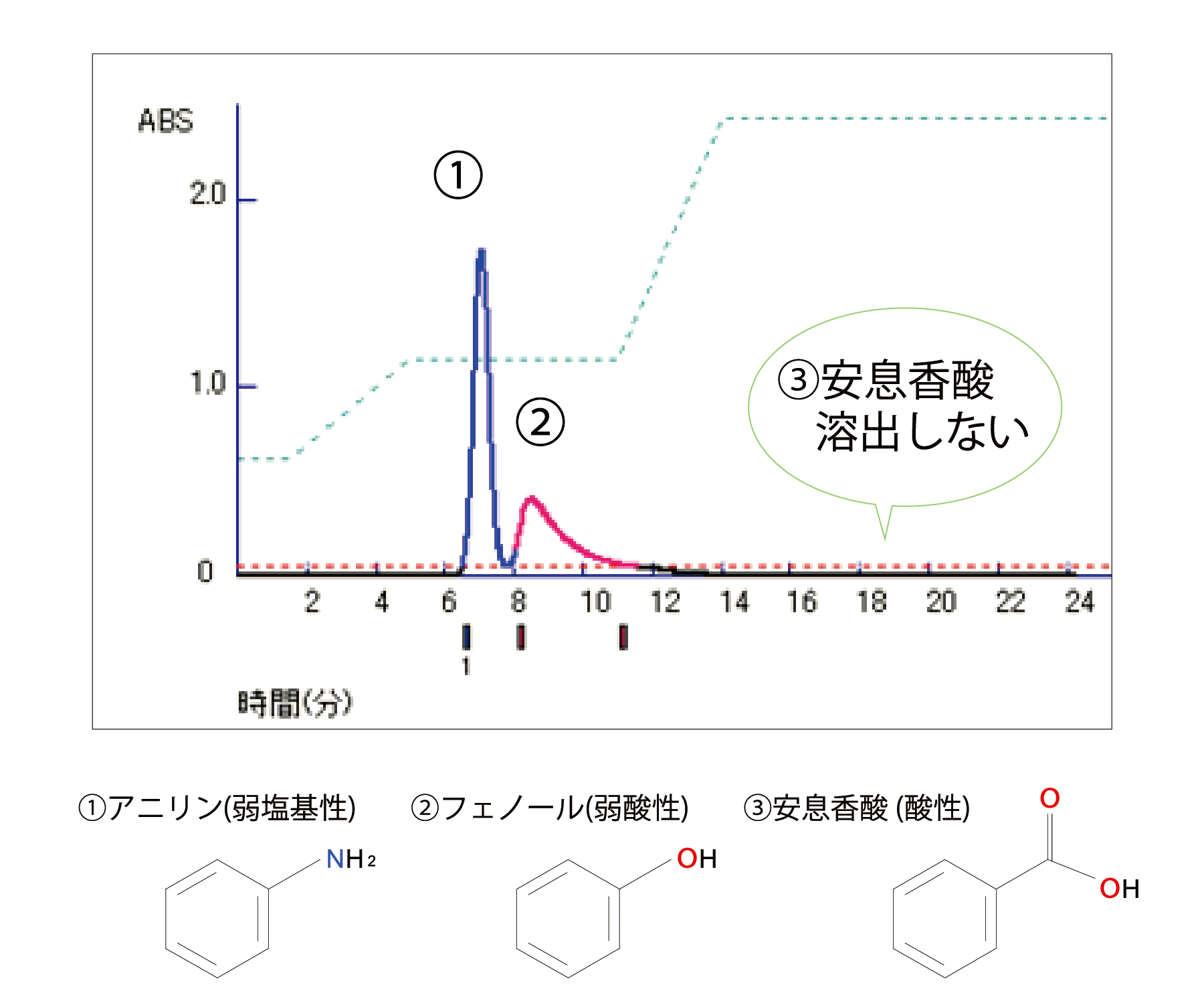

酸性物質の吸着除去

NHカラムは、酸性物質である安息香酸をカラムに吸着、除去させることができます。弱酸性物質であるフェノールは極性溶媒の比率を上げて溶出します。
移動相の溶媒比率を制御することで溶出や除去が可能となります。

分取条件
移動相 ヘキサン／酢酸エチル
流量 20mL／min
サンプル
  1. アニリン
  2. フェノール
  3. 安息香酸

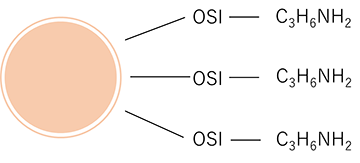

アミノシリカ表面（イメージ図）

ODS シリーズ

エンドキャッピング処理した球状シリカゲルを採用。サンプルの吸着を抑制し、高回収率を実現。

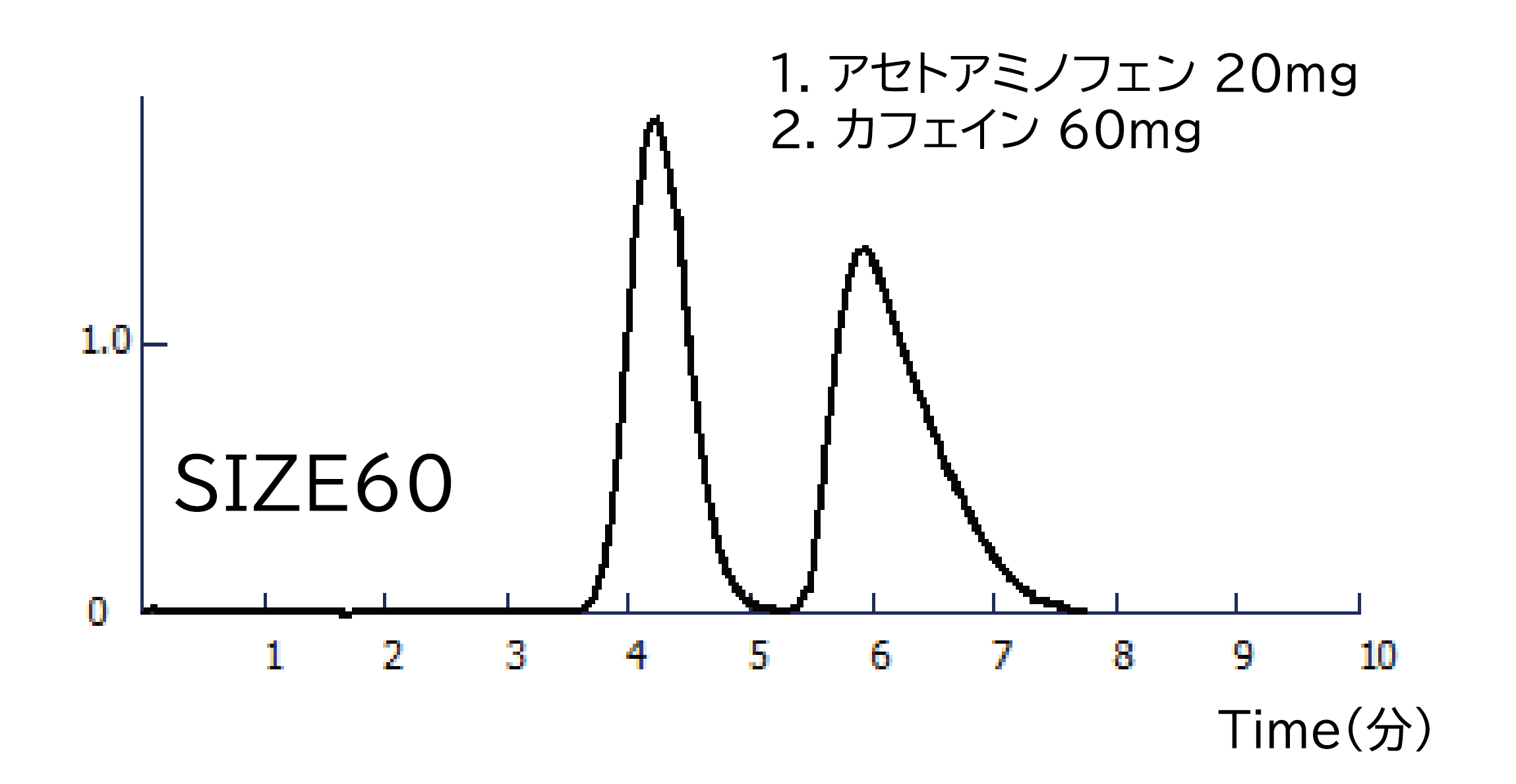

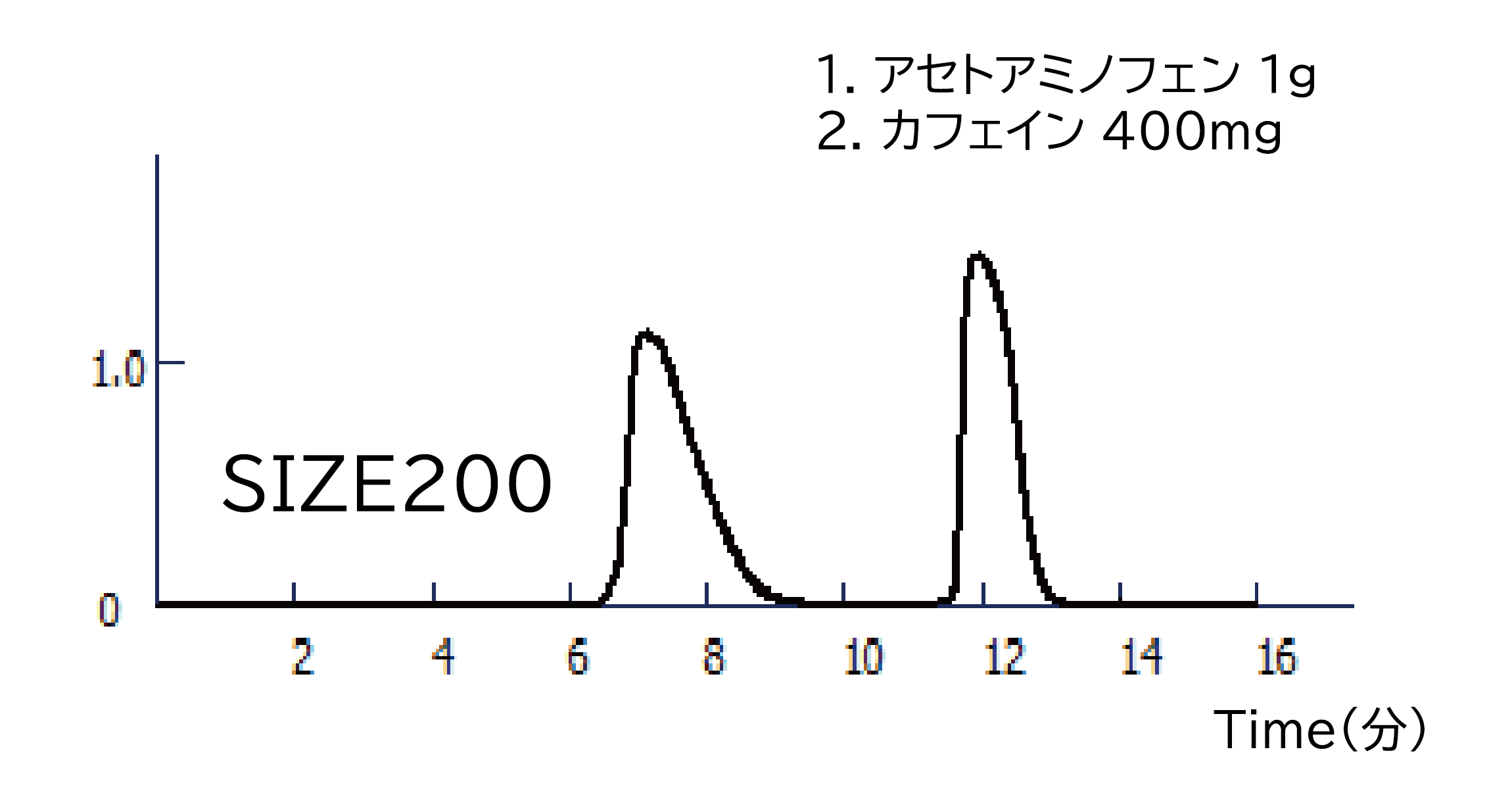

風邪薬成分のスケールアップ例

分取条件
カラム ODS50
移動相 （A）水 （B）メタノール
（B）25 to 40%（0 to 10min）
流量 20mL／min、60mL／min
サンプル
  1. アセトアミノフェン（10mg／mL）
  2. カフェイン（30mg／mL）

ハイグレードな25umODSも採用。

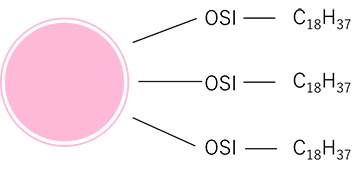

ODSシリカ表面（イメージ図）

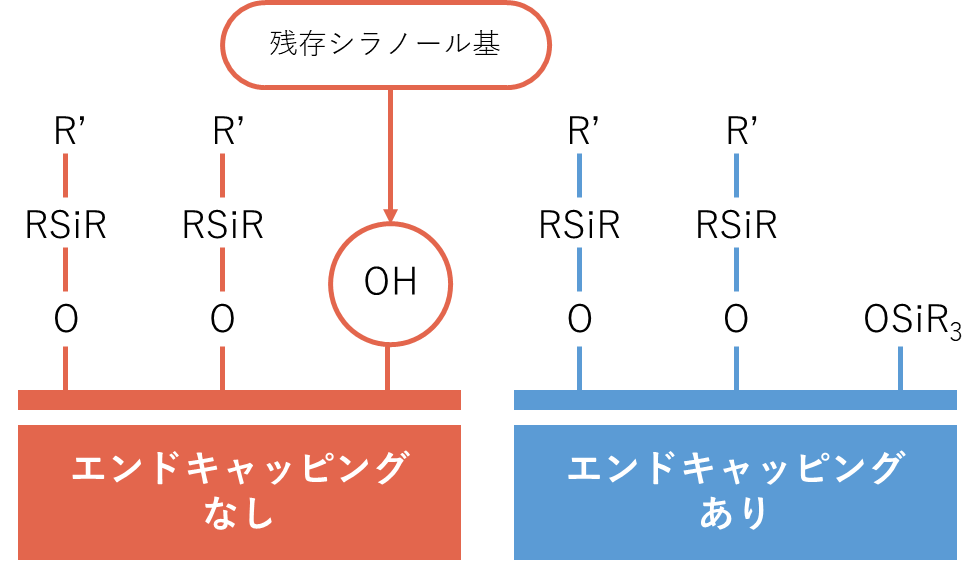

エンドキャッピング処理イメージ図

DIOL シリーズ

中性条件の分取、両性化合物の分取に最適。

分離例①

DIOL25μm-SIZE60

SI25μm-SIZE60

分取条件
装置 Purif®-aios（中圧）
カラム Purif-Pack® DIOL25μm-SIZE60
Purif-Pack® SI25μm-SIZE60
移動相 （A）ヘキサン／ （B）酢酸メチル（85／15）
流量 20mL／min
サンプル t0 トルエン
  1. フタル酸ジブチル 0.1mg
  2. フェノール 0.1mg
  3. ピリジン 0.05mg
検出 UV254nm

中圧分取ポリマーカラム

特徴

  • 低、中、高極性のゲルに対しそれぞれ異なる粒径をラインナップ。選択の幅が広がります。
  • 広範囲のpHレンジ： 低・中極性タイプ：全pH　高極性タイプ：pH2～12。
  • シリカゲルと相互作用するサンプルの分離に好適。
  • 小ロットでの検討に最適。充填基材のスクリーニング用のお試しキットもあります。
  • 従来のPurif-Pack®シリーズと同様のハンドリング。
  • 大容量サンプルの前処理（固相抽出）用途で利用可能。
  • 逆相モードでの溶出は、ODSと比較して溶媒濃度が高い状態で溶出。

中圧ポリマーカラムセレクションガイド

商品名 化学構造（略図） 特徴 吸着量 極性

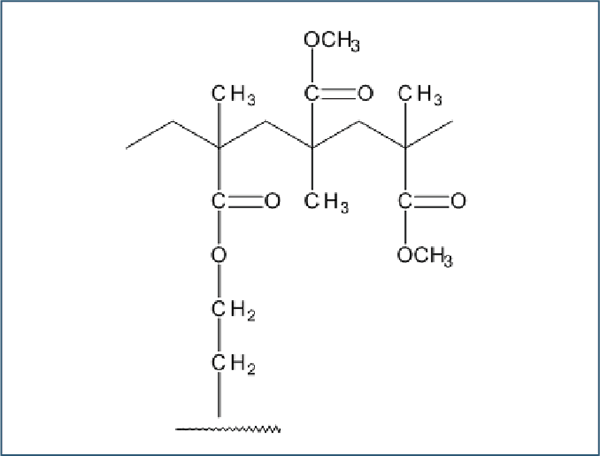

メタクリル系合成吸着剤MA 化学構造図
  • 高極性有機物の吸着に有効
  • 水素結合性官能基を持つ化合物の吸着に有効カルボキシル基、エステル基、アミノ基、アミド基
  • タンパク質の精製
  • 順相モードでのクロマト分離が可能
 小 高

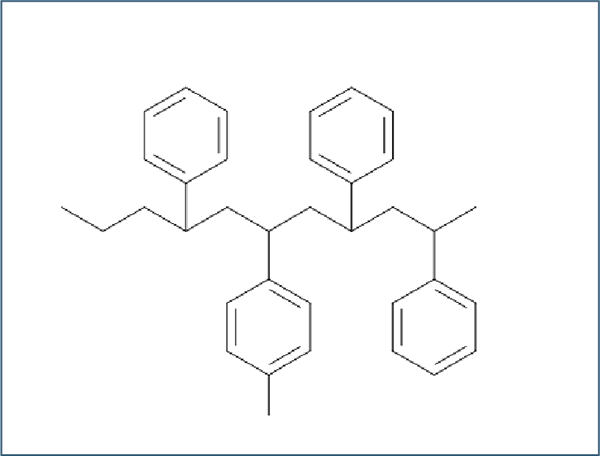

ポリスチレン合成吸着剤
PS
PS-S		 化学構造図
  • ポリマー系合成吸着剤の標準
  • ベンゼン環、共役二重結合を持つ化合物の吸着に有効
  • タンパク質の精製
  • 順相モードでのクロマト分離が可能
 中 中

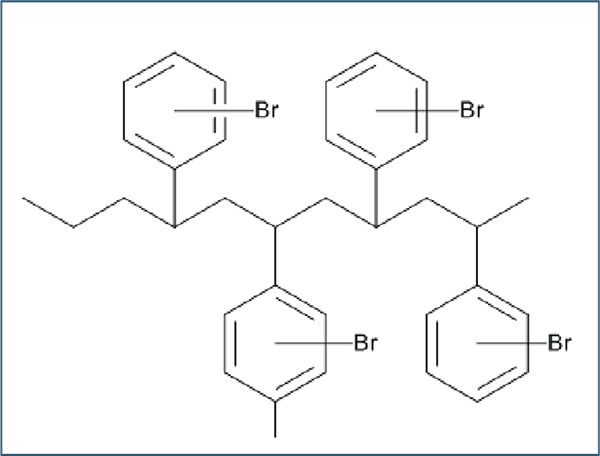

修飾ポリスチレン合成吸着剤
PSBr
PSBr-S		 化学構造図
  • 高吸着量（PSに比べより多くの低疎水性物質の吸着が可能）
  • 親水性化合物の精製
  • ハロゲン系化合物の精製
  • タンパク質の除去
  • 順相モードでのクロマト分離が可能
 大 低

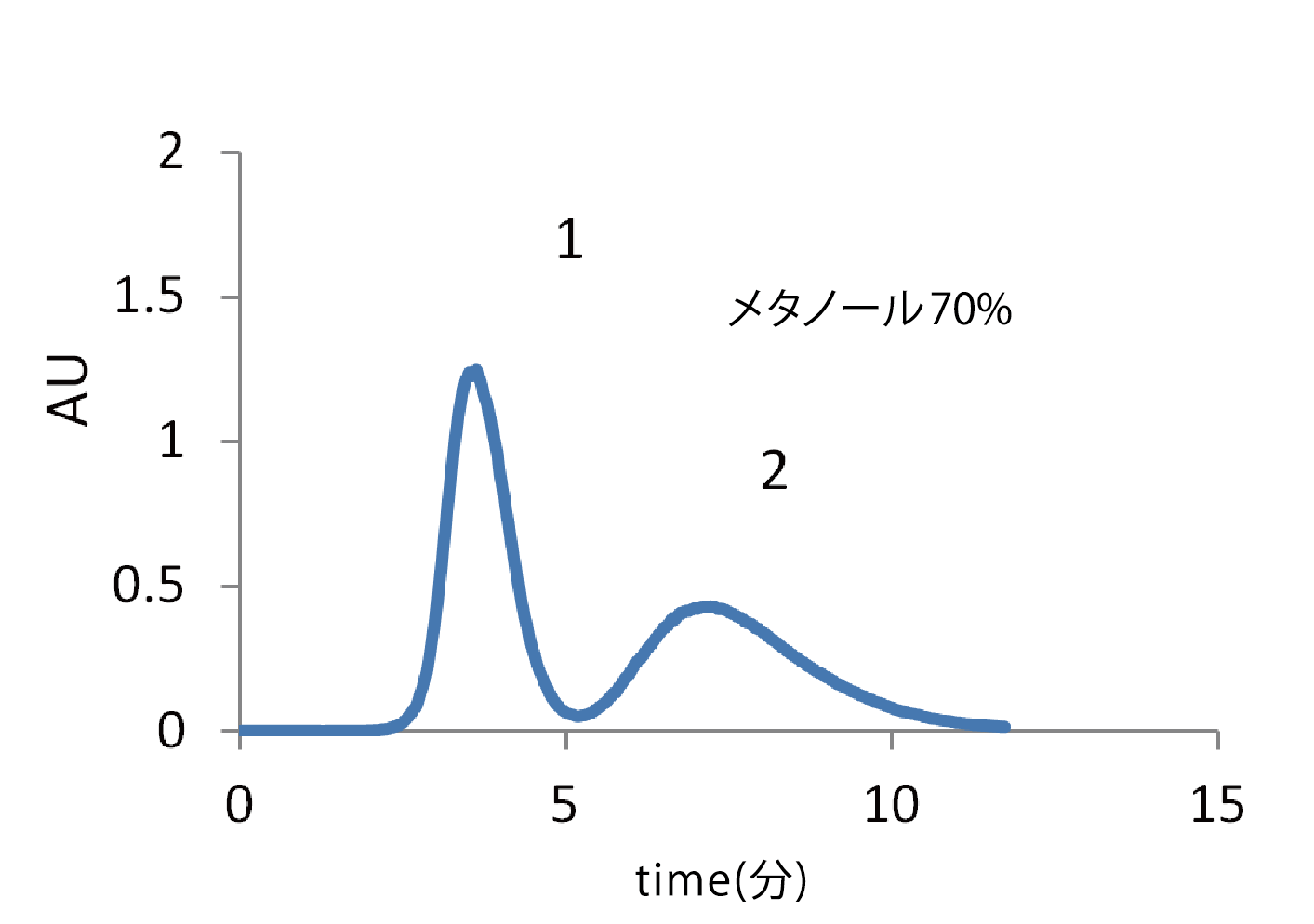

分取例

ISO170%時のグラフ

※比較参照例（Purif-Pack®を使用）

比較参照グラフ

分取条件
カラム SIZE20（PS-S）
移動相 水／メタノール（30／70）
ゲル量 12g
流量 10mL／min
サンプル アセトアミノフェン（1）、カフェイン（2）
検出器 UV254nm

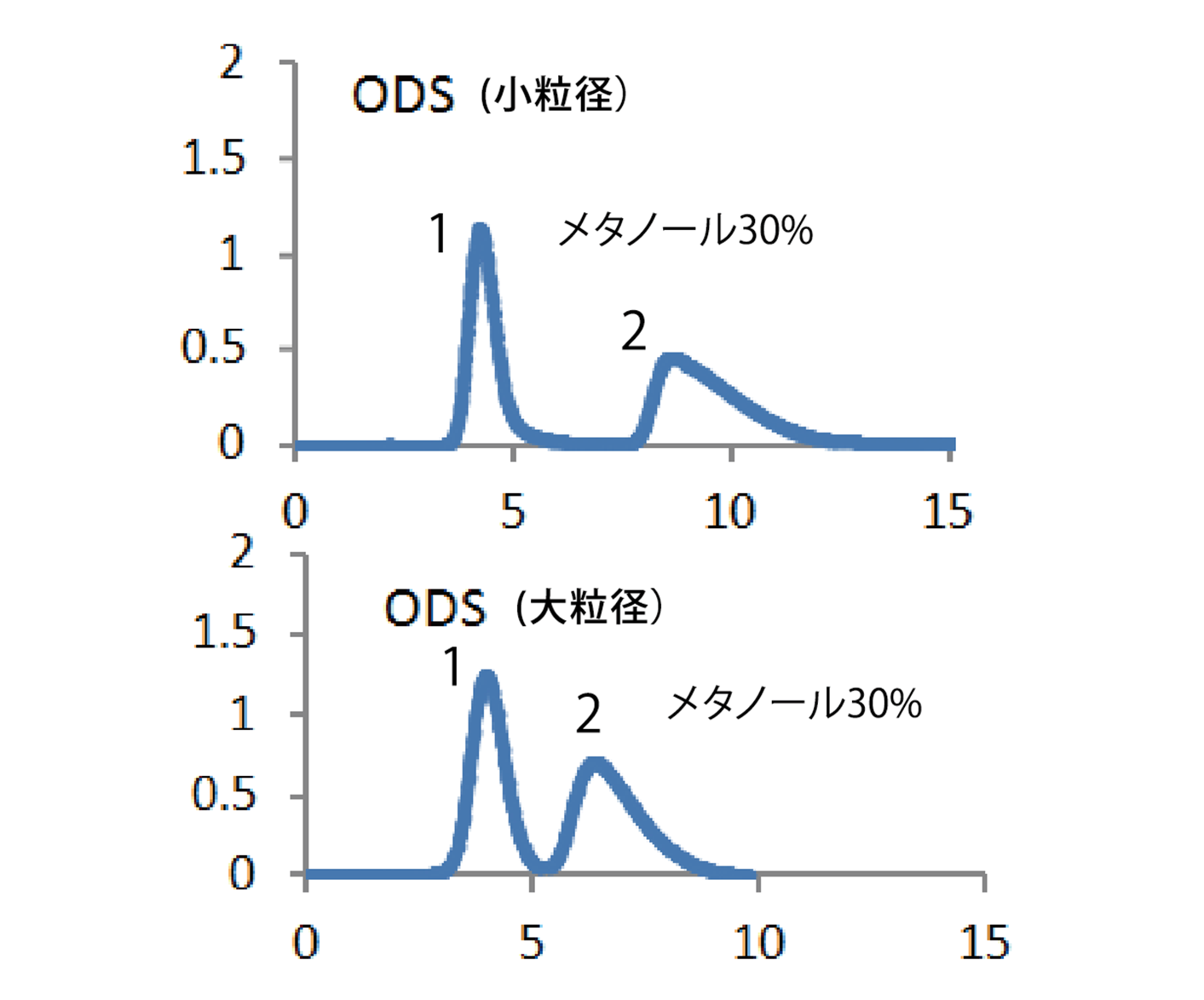

アプリケーション

使用方法

分取装置と手動・簡易システムでの使い方
  分取装置 手動・簡易システム
負荷量 ゲルの体積の5〜10%mg／mLが目安
チャージ方法
  • 小粒径タイプ：シリンジなどを用いて注入（Purif-Pack®の使用方法と同様）
  • 大粒径タイプ：シリンジ注入に加え希薄溶液サンプルの通液も可能（ポンプ送液または液溜めとして空カラムを連結）
使用方法
  1. 任意の有機溶媒で洗浄（必要に応じて）
    逆相用途の場合、水で置き換え（必要に応じて）
    （気泡を除くには40ml／min程度で流すと除けます）
  2. 分取初期比率で溶媒置換
    不明の場合　順相:低極性溶媒で置換　逆相:高極性溶媒で置換
  3. サンプルをチャージ
  4. 分取する溶媒で分取
    • 大粒径:ステップグラジエント
    • 小粒径:リニアグラジエント
  5. カラム保存する場合は50%以下のアルコール水溶液を推奨します。
  1. 任意の有機溶媒で洗浄（必要に応じて）
    逆相用途の場合、水で置き換え（必要に応じて）
  2. 分取初期比率で溶媒置換
    不明の場合　順相:低極性溶媒で置換　逆相:高極性溶媒で置換
  3. サンプルをチャージ
  4. 分取する溶媒で分取
    • 大粒径:自然落下orステップグラジエント、アイソクラティック
    • 小粒径:ステップグラジエントorアイソクラティック
  5. カラム保存する場合は50%以下のアルコール水溶液を推奨します。

空カラム・部材

製品仕様
Sエンプティカラム
材質：ポリプロピレン
型：ルアーロック型
フリット
S材質：ポリエチレン
S気孔径：10μm
S耐熱温度110℃
空カラム
サイズ 寸法（内径 × 長さ）
（mm）		 ボリューム
（mL）
SIZE 20 20×60 20
SIZE 60 27×100 60
SIZE 120 27×200 120
SIZE 200 46×110 200
SIZE 400 46×220 400
SIZE 800 55×308 800

部材

シールアダプタ

材質はPEEK材を使用、低価格かつ高品質

  • シールアダプタSIZE20→Purif-Pack® SIZE20用
  • シールアダプタSIZE60→Purif-Pack® SIZE60／120兼用
  • シールアダプタSIZE200→Purif-Pack® SIZE200／400兼用
  • シールアダプタSIZE800→Purif-Pack® SIZE800用

シールアダプタ

可動栓

異なるシリカゲルの充填層の高さにもアジャスト可能！
サンプルチャージ用カラムを使用する場合などに有用です。

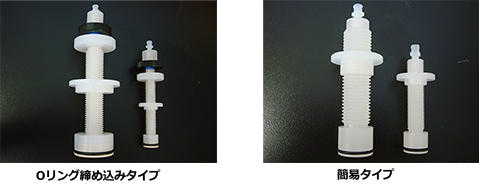

Oリング締め込みタイプと簡易タイプ

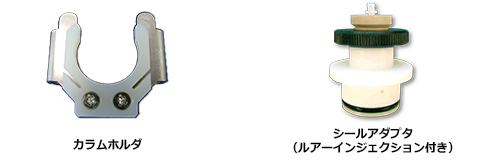

カラムホルダ

圧力に耐えられるステンレス製を使用！

  • カラムホルダSIZE20→Purif-Pack® SIZE20用
  • カラムホルダSIZE60→Purif-Pack® SIZE60／120兼用
  • カラムホルダSIZE200→Purif-Pack® SIZE200／400兼用
  • カラムホルダSIZE800単体用→Purif-Pack® SIZE800用

カラムホルダ、シールアダプタ（ルアーインジェクション付き）

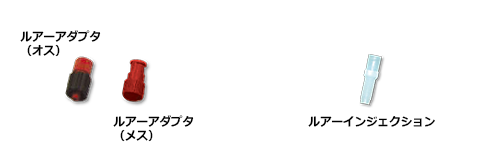

ルアー接続品

ルアーアダプタ（オス）、ルアーアダプタ（メス）、ルアーインジェクション

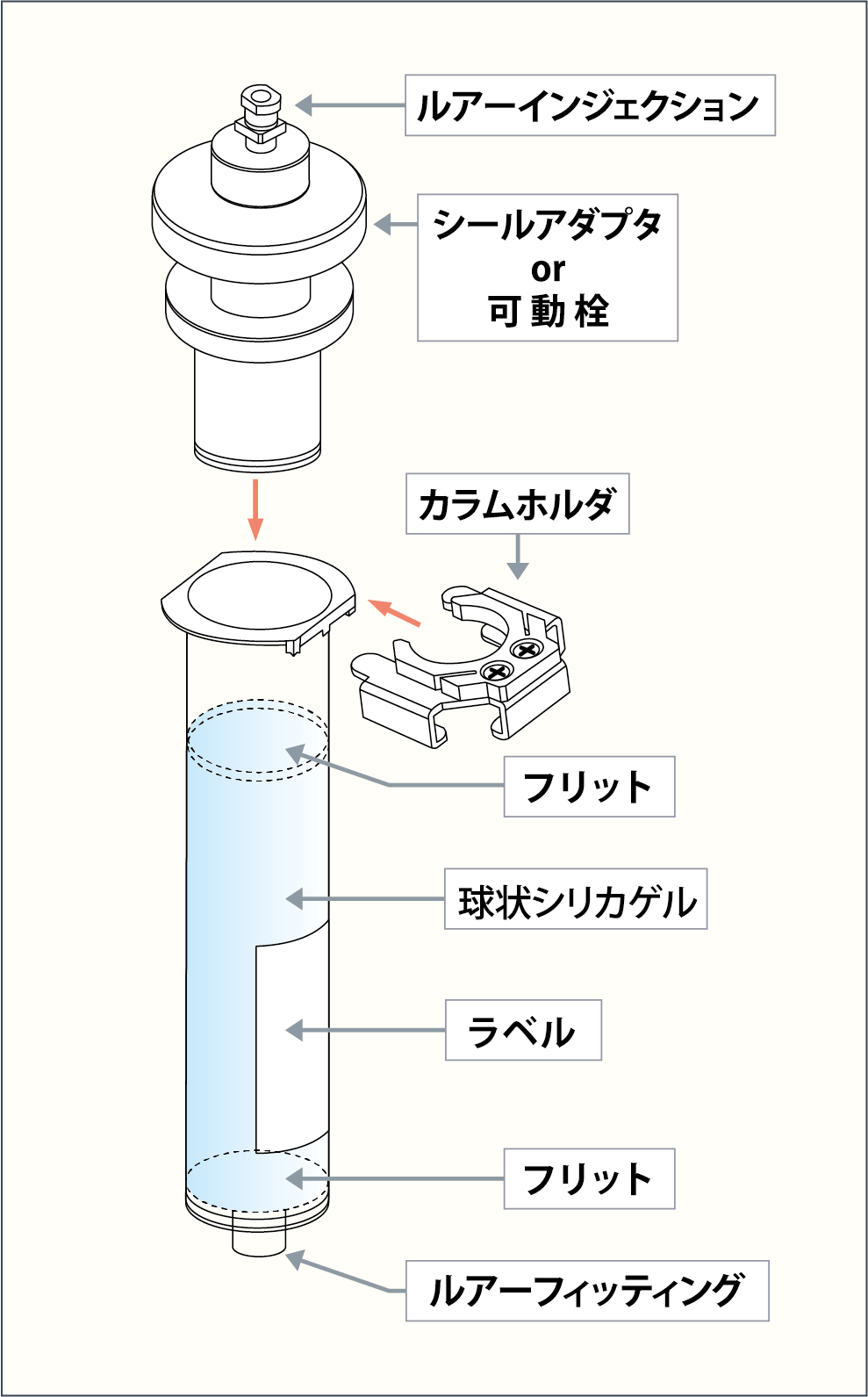

部材概要図

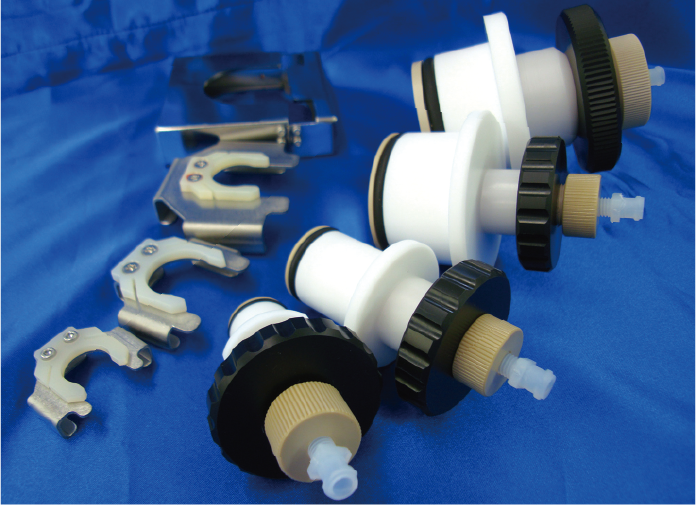

部材写真
