2chパラレル中高圧分取精製装置 Purif®-Rp2

概要

装置1台で中圧分取用のディスポーザブルカラムから、セミ分取用カラム、ステンレスカラムまで使用可能!

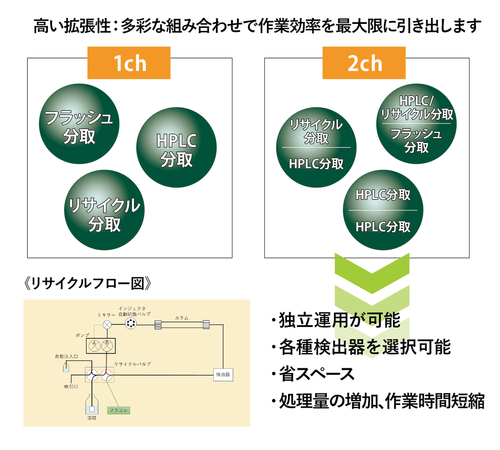

  • 2チャンネルを独立制御しているので、1ch/2chをパラレルに使用できます。
  • 送液ポンプ・最高圧20MPa & 高感度UVセル搭載
  • 分取用HPLCを新規に導入するより低コストで、マルチ・ユースの分取を実現!

Purif®-Rp2(プリフ アールピー2)

特長

高性能ポンプ

  • ダブルプランジャーポンプの無脈流性能を保ちつつ、送液圧力が高耐圧仕様(最高圧20MPa)のタイプも選べます。
  • ステンレス製カラム(ガードカラムを含む)からカートリッジ式カラムも使用でき、精密分取から粗精製まで広範囲に適用できます。
  • 従低・中圧分取装置では通常困難な逆相モードにおいての高精度なグラディエント制御を、順相モードと同様に実現しました。

高感度UVモニタ

  • 各・UV吸収の弱い天然物などにも対応できる高感度UVセル(3㎜光路長セル)搭載。
  • マイクログラムからグラムオーダーの分取まで幅広く対応

マルチチャンネルUV検出器

  • 200~400nm、任意の波長から検出用に2波長を選択。分取トリガー用には2波長同時、または1波長を設定可能
  • 検出器(オプション)
    • RI(示差屈折率)検出器
    • 蒸発光散乱(ELSD)検出器
    • 質量分析(MS)計 検出器 ⇒ [Flash(分取)-MS]

インジェクターを用いたサンプル導入

  • HPLCと同様にサンプルチャージが容易に可能です。
  • サンプル・ループは、20μL、100μL、2mL、10mLと幅広くご用意。

サンプルチャージ用ポンプ

  • 水に難溶なサンプルなど、チャージする液量が増えた場合でも連続通液することでカラムにチャージすることが可能です。

フラクションコレクター一体型

  • フラクションコレクター一体型の省スペース設計。試験管サイズも少量から大容量まで選択可能です。

分取精製に特化した使い勝手

  • Purifシリーズは、分取精製に特化して開発されたシステムです。
  • Peak ⇔ Volume Paek 分取モードのワンタッチ切替機能や、TLCデータから最適分取条件を自動計算する機能等、分取精製に適した機能満載です!

高いメンテナンス性

  • カラムや配管が装置前面に出ており、配管も透明なので液の流れの状態がよく見えます。
  • UVセル、フラコレ電磁弁、フラコレ用ノズルなどが簡単に取り外せ、洗浄などメンテナンスが簡単に行えます。
  • さらにオプションで脱気装置を使用すると、低流速域での送液安定性を向上できます

単純な条件から複雑な分取条件まで対応

  • ソフト及びPCのバージョンアップにより操作がよりスピーディーに対応
  • 最短3タッチで分取開始
  • 分取精製用カートリッジカラム「プリフパック」ODSシリーズにより、簡便かつ高精度な分取精製が可能になります。「プリフパック」ODSシリーズの詳細は、下記「球状シリカゲルカートリッジカラム Purif-PackR-EXシリーズ」ページよりご参照ください。

仕様

機器構成

機器構成
送液ポンプ 2台
UV検出器 2台
フラクションコレクタ 1台(2ch対応)
カラムスタンド 2セット
システム制御 1セット(本体組込PC)
装置重量 約76kg(本体のみ)
電源範囲 AC100 – 240V
装置寸法 W634mm x D480mm x H660mm
適用規格 CE、RoHS指令対応

送液ポンプ

送液ポンプ
流量設定範囲 ①1mL~100mL/min ②1~50mL/min 選択可
(耐圧) (最高圧20MPa ※高耐圧ポンプ選択時)
駆動方式 one-cam double-plunger
流量設定確度 ±2% (1mL – 100mL・メタノール使用時)
流量安定性 ±0.3% (1mL – 100mL・メタノール使用時)
グラディエント 高圧グラディエント:100µL単位で補完制御

フラクションコレクタ

フラクションコレクタ
チャンネル数 2チャンネル一体型
※フラクションノズルをチャンネルごとに独立制御
ラックセット数 1ラック/チャンネル
分取容器サイズ φ17.5 x 130mm試験管(標準)
分取容器セット数 80本/ラック
フラクション数 最大4ラックまで分取可能/チャンネル
分取モード Timeモード、Volumeモード、Peakモード、Volume/Peakモード

マルチチャンネルUV検出器

マルチチャンネルUV検出器
光源 重水素ランプ
検出波長範囲 200 – 400nm
波長選択 200 – 400nm
(任意2波長で検出)
2波長同時選択 200 – 400nm
任意2波長で検出
分取トリガー 200~400nm
(任意2波長を同時、又は1波長を選択)
セル光路長 0.2mm/3.0mm

カラムスタンド

カラムスタンド
対応カラム:カートリッジカラム SIZE20 (10g/20mL), SIZE60 (30g/60mL),SIZE120 (60g/120mL), SIZE200 (100g/200mL),SIZE400 (200g/400mL), SIZE800 (400g/800mL)

システム制御

システム制御
装置制御 組込PC
操作方法 17インチ・タッチパネル
OS Windows10

オプション

オプション
カラムスタンド延長ユニット 装置本体上部に取り付け
サンプルインジェクションバルブ サンプル注入用
フラクションラック φ12.0、φ16.0、φ18.0、φ25.0、φ30.0の各試験官、200mL 300mLボトルに対応
溶媒マルチ切換ユニット 手動タイプ・自動タイプ
溶媒残量検知センサユニット 光ファイバセンサ方式
エアパーツユニット エアブロー方式
システムラック 専用架台
仕様およびデザインは改良のため予告なく変更される場合があります。
